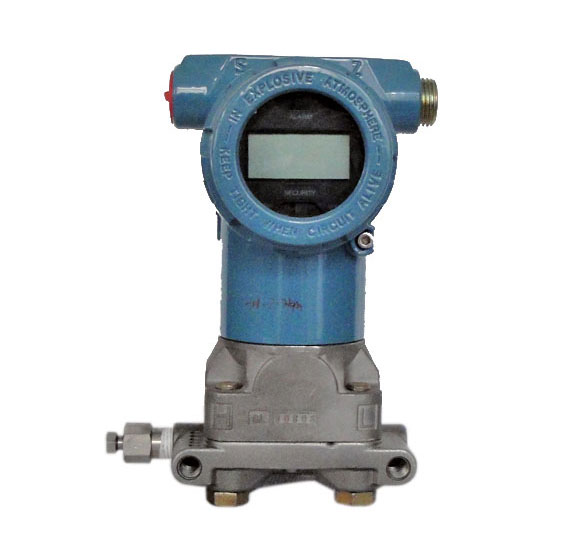

- 商品名称：3051压力变送器
- 添加时间：2020-05-03 16:50:31
产品说明:
一、工作原理
工作时，高、低压侧的隔离膜片和灌充液将过程压力传递给灌充液，接着灌充液将压力传递到传感器中心的传感膜片上。传感膜片是一个张紧的弹性元件，其位移随所受压而变化（对于GP表压变送器，大气压如同施加在传感膜片的低压侧一样）。AP绝压变送器，低压侧始终保持一个参考压力。传感膜片的大位移量为0.004英寸（0.1毫米），且位移量与压力成正比。两侧的电容极板检测传感膜片的位置。传感膜片和电容极板之间电容的差值被转换为相应的电流，电压或数字HART（高速可寻址远程发送器数据公路）输出信号。
二、特点
完整的变送器系列
测量范围：0-0.5inH2O至6000psig
结构小巧、坚固、抗震
模块化结构
阻尼可调
多种选项，令应用灵活
智能，模拟或低功耗电路
电气连接及安装：配有多种过程连接器和安装法兰。
三、3051变送器及其分类
3051C型、表压与绝压变送器
性能优异：精度0.075%量程比100:1
差压：校验量程从0.5inH2O至2000psi
表压：校验量程从2.5inH2O至2000psi
压力：校验量程从0.167psia至4000psia
过程隔离膜片：不锈钢，哈氏合金CR，蒙乃尔R，钽（***限CD，CG）及镀金蒙乃尔
设计小巧、坚固而质轻，易于安装
3051T型表压与变送器
性能优异：精度0.075%
压力：校验量程从0.3至10000psi
表压：校验量程从0.3至10000psi
不锈钢与哈氏合金CR过程隔离膜片
单隔离膜片设计
灌充液：硅油与惰性油
可选DIN与Autoclave相配的过程连接
3051L型液位变送器
液位测量精度达0.075%
校验量程从2.5inH2O至8310inH2O
平面式，2-，4-，与6英寸伸出式膜片
多种可选灌充液，可满足不同场合要求
小巧而质轻，易于安装与维护
接液件材料：不锈钢，哈氏合金和钽
3051H型高过程温度压力变送器
可测过程温度高达375°F（191°C），且不需使用远传膜片密封或毛细管
精度0.075%，量程比100：1
高温应用场合下，温度影响与时间响应减少
传感膜头和线路板与3051C型相同
3051P型参考级压力变送器
精度0.05%—目前精度高的压力变送器
贸易交接，财政测算与分配测量的理想产品
无可比拟的性能，不再需要储备多种变送器
温度影响减少，不需单***的外套
可用于差压与表压测量
3051C型低功耗压力变送器
世界上一的智能型低功耗压力变送器
高性能，精度0.075%
差压、表压和绝压型
具有3051C型的全部功能，包括有一个真正的数字表头
6至12V直流供电下工作
耗电18至36mW，而典型4—20mA变送器耗电量为200mW以上
0.8—3.2V与1—5V输出可选
传感膜头与标准（4—20mA）3051C型相同
四、3051变送器技术指标如下
| 名称型号测量范围量程比精度3051C型差压变送器3051CD0-0.5inH2O至2000Psi100:10.075%表压变送器3051CG0-2.5inH2O至2000Psi100:10.075%压力变送器3051CA0-0.167Psia至2000Psi100:10.075%3051T型压力变送器3051TA0-0.3-1MPsia100:10.075%表压变送器3051TG0.3-1MPsig100:10.075%3051L型液位变送器3051L2.5inH2O-8310H2O100:10.075%3051H型高过程温度压力变送器（过程温度191℃）差压变送器3051HD0-0.62kPa至13800kPa100:10.075%表压变送器3051HG0-0.62kPa至13800kPa100:10.075%3051P型参考级压力变送器（精度0.05%）差压变送器3051PD0-0.62kPa至248kPa10:10.05%表压变送器3051PG0-0.62kPa至13800kPa10:10.05%3051C型低功耗压力变送器6-12V直流供电，耗电18-36mW,4-20mA输出，耗电量为200mW以上。0.8-3.2V与1-5V输出可选。 | |
