- 商品名称：射频导纳物位控制器
- 添加时间：2020-05-03 16:57:14
产品说明:
工作原理
BIN-DETECTOR®物位控制器是利用相位移动检测技术来探测被测料仓内有无料位的。控制器电子线路中的石英电子振荡器产生一个无线电发射频谱范围之内的固定频率高频正弦波信号。该高频振荡信号被分为二路，一路直接送往探测极棒，另一路经过一个电压跟随器后送往防粘附保护电极。相位检测器将反馈自探测极棒的检测信号与基本信号进行相位比较。由于任何被测物料的介电常数和导电率与空气相比，多少总有差别，所以当探测极棒接触到物料时，检测信号的电抗（包括容抗和阻抗）就会发生变化，电抗的变化又引起探测极棒上检测信号的相位发生变化；因此，检测信号与基准信号的相位差也随之发生变化，该相位差的变化经过处理后，驱动输出电路，发出报警信号。由于电抗的倒数就是导纳，检测信号的频率又在无线电发射频谱之内，所以我们把这类物位控制器称为射频导纳物位控制器，而RF则为无线电频率的英语译音“Radio Frequency”的缩写。
射频导纳式物位控制器是怎样克服粘附层对探测过程的影响呢? 前面已经讲过，高频振荡信号一路直接送往探测极棒，另一路经过一个电压跟随器后送往防粘附保护电极，由于电压跟随器就是一个1:1的电压放大器，所以探测极棒上的信号与保护电极上的信号相比较，其大小、相位都是一样的，但二者之间相互又是***立的；前者参与检测，后者不参与检测。当有物料粘附在探头上时，物料在保护电极与被测料仓的仓壁之间构成了一个电容，而保护电极上的高频振荡信号就会使该电容趋于饱和；该电容饱和之后，保护电极周围物料的电势就等于保护电极上的电势，也就等于探测极棒上的电势，因此探测极棒上的高频检测信号无法通过物料粘附层流向仓壁——因为产生电流的流动一定要有电位差。RF系列射频导纳物位控制器就是利用等电势原理，消除了物料粘附层对探测过程的影响。只有当探头真正接触到大量接地物料（无论是干物料，还是液体物料）时，探测极棒上的高频检测信号才会绕过饱和区流向仓壁，从而指示料位的存在，发出报警信号。
特点
BIN-DETECTOR®物位控制器系列的二步校准和在线测试功能，将为您节省大量的时间和金钱。而高质量的波峰焊接固态电子线路和高压注塑成型的拥有抗粘附保护电极的探头正是RF系列物位控制器的制造特点，它们使得控制器更加可靠。
在线测试功能
在线测试过程通过一个Test按键来完成，这一特点将使您大大减少因物料外溢及因散发性有毒有害物料外溢引起的各种不
必要的麻烦。这一xj****技术的采用使您在危险场合不用拆卸仪表，就可以安全地对安装在料仓上的RF物位控制器进行在线模拟测试。
高质量的结构
BIN-DETECTOR®所有标准外壳都采用铝合金硬模压制而成，表面喷涂聚脂漆。RF系列探头适合－60℃～＋260℃的工作环
境，安全、坚固、可靠。仪表电子线路采用双面印刷线路板，并以波峰焊焊接，每台仪表出厂前均经过严格的测试。
RF系列的其他特点
二年的质保期
适用于检测颗粒、飞灰、导电（非导电）液体、粘稠物料等各种场合
DIP灵敏度调节开关和延迟时间设置开关
探头可在现场直接加长

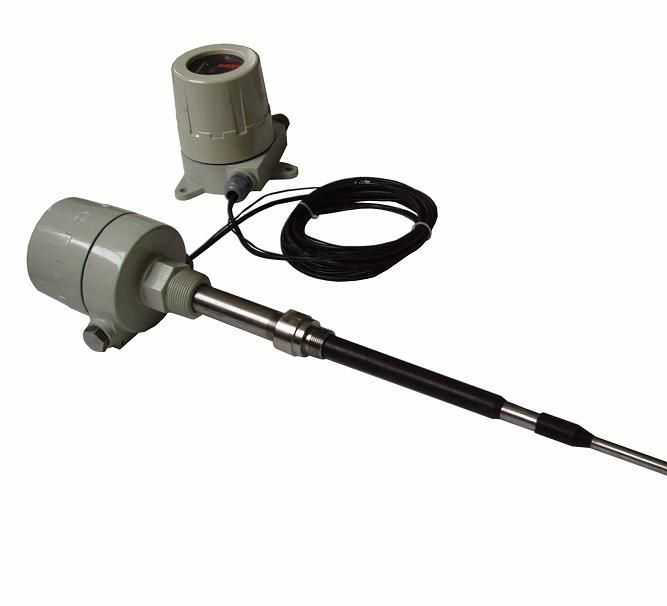

适合高温及振动场合的分离型仪表
探头简介
BIN-DETECTOR®具有用多种材料制成的探头系列，它们能满足大部分探测过程的需要。聚苯硫醚塑料（Ryton）和316不锈钢是常用的材料。Ryton是一种耐用的工程塑料，耐腐蚀性极强。如果Ryton和不锈钢仍不能满足测量要求，则可采用外套Kynar护套的探头。
RF探头安装在贮罐顶部时，端部大可加长至1.5米，如果需要更长，可采用管子进行根部加长。而RF8000系列的绳式探头大长度可达13.5米。
探头附件
这些附件有的安装在探头上，可提高灵敏度以适应检测低介电常数物料；有的安装在探头上，可增加探头长度，当探头不够长时使用。
