温度变送器
wendubiansongqi
介绍:

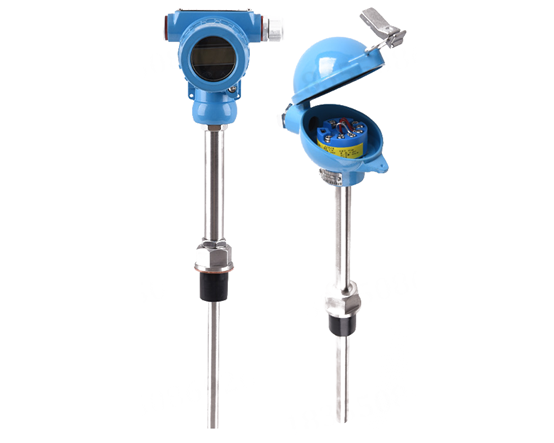

安徽天康一体化防爆热电阻特点
   二线制输出4-20mA,抗干扰能力强;节省补偿导线及安装温度变送器费用;安全可靠,使用寿命长;冷端温度自动补偿,非线性校正电路 ;
◆工作原理
   热电偶,热电阻在工作状态下所测得的热电势(电阻)的变化,经过温度变送器的电桥产生不平衡信号,经放大后转换成为4-20mA电信号给工作仪表,工作仪表便显示所对应的温度值。
   隔爆热电偶(阻)利用间隙隔爆原理,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰和温度传不到腔外,从而进行测温。热电偶(阻)产生的热电势(电阻值)经过温度变送器的电桥产生不平衡信号,经放大后转换成为4-20mA的直流电信号给工人仪表,工作仪表显示出所对应的温度值。
◆主要技术参数
  产品执行标准
  IEC584
  IEC751
  IEC1515
  JB/T5518-91
  JB/T7391-94
◆测量范围及允差
  1)热电阻测温范围及允差

型  号

分 度 号

测温范围℃

精度等级

允许偏差

  WZPB

Pt100

-200-+500

A级  B级

±(0.15+0.002ItI)

±(0.30+0.005 ItI)

WZCB

Cu50  Cu100

-50-+100


±(0.30+0.005 ItI)

  2)热电偶测温范围及允差

型  号

分 度 号

允  差    等  级

I

II

允 差 值

测温范围℃

允 差 值

测温范围

WRNB

 K

±1.5℃

-40-375

±2.5℃

-40-333

±0.004 ItI

375-1000

0.0075 ItI

333-1200

WRMB

N

±1.5℃

-40-375

±2.5℃

-40-333

±0.004 ItI

375-1000

0.0075 ItI

333-1200

WREB

E

±1.5℃

-40-375

±1.5℃

-40-333

±0.004 ItI

375-800

0.004 ItI

333-900

WRFB

J

±1.5℃

-40-375

±1.5℃

-40-333

±0.004 ItI

375-750

0.004 ItI

333-750

WRCB

T

±1.5℃

-40-125

±1℃

-40-133

±0.004 ItI

125-350

0.0075 ItI

133-1000

  输出信号: 4-20 mA ,负载电阻250,传输导线电阻 100
  输出方法: 二线制
  精度等级:
温度变送器精度等级:0.1  0.2  0.5
显示器精度等级:模拟指示式2.5级;数字显示式0.5级.

  供电电源:24V.DC±10℅
  防护等级:IP65
  防爆等级:
隔爆型:dⅡBT4   dⅡCT5   dⅡCT6
本质安全型:iaⅡCT6
   绝缘电阻:仪表输出接线端子与外壳之间的绝缘电阻应不小于50.
   热响应时间:
   当温度出现阶跃变化时,仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间 ,通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时,则用热电偶(阻)热响应时间作为仪表的热响应时间; 当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时,则用温度变送器热响应时间作为仪表的热响应时间;
  基本误差:
   仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。
