介绍:


1、应用:
    工业用装配式热电偶作为测量温度的变送器通常和显示仪表、记录仪表和电子调节器配套使用.它可以直接测量各种生产过程中从01300范围的液体、蒸汽和气体介质以及固体的表面温度。

2、工作原理:

安徽天康铠装热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时,就会产生热电势,工作仪表便显示出热电势所对应的温度值。

3、安徽天康装配热电偶特点:

装配简单、更换方便;

压簧式感温元件,抗震性能好;

测量范围大;

机械强度高,耐压性能好。

4、主要技术参数:

IEC584

JB/T9238-1999

常温绝缘电阻

安徽天康热电偶在环境温度为20±15,相对湿度不大于80%,试验电压为500±50V(直流)电极与外套管之间的绝缘电阻≥1000MΩ.m

1m长的试样的绝缘电阻为1000MΩ

10m长的试样的绝缘电阻为100MΩ
 5、测温范围及允差

型号

分度号

允差等级

I

II

允差值

测温范围

允差值

测温范围

WRN

K

±1.5

-40~+375

±2.5

-40~+333

±0.004ItI

375~1000

±0.075ItI

333~1200

WRM

N

±1.5

-40~+375

±2.5

-40~+333

±0.004ItI

375~1000

±0.075ItI

333~1200

WRE

E

±1.5

-40~+375

±2.5

-40~+333

±0.004ItI

375~800

±0.075ItI

333~900

WRF

J

±1.5

-40~+375

±2.5

-40~+333

±0.004ItI

375~750

±0.075ItI

333~750

WRC

T

±0.5

-40~+125

±1.0

-40~+133

±0.004ItI

125~350

±0.075ItI

133~350

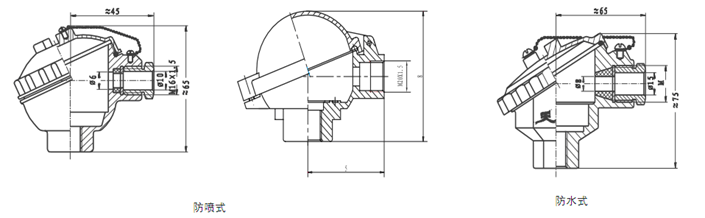

6、接线盒形式

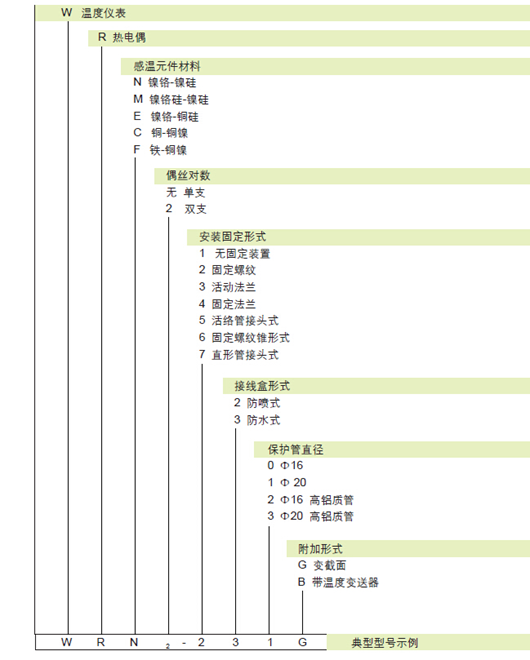

7、选型及规格

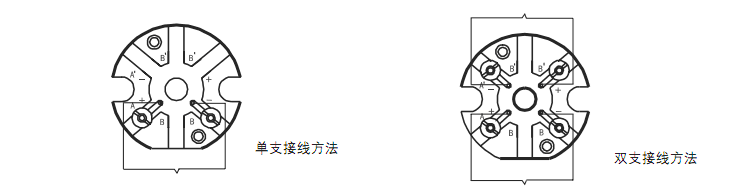

8、接线方式

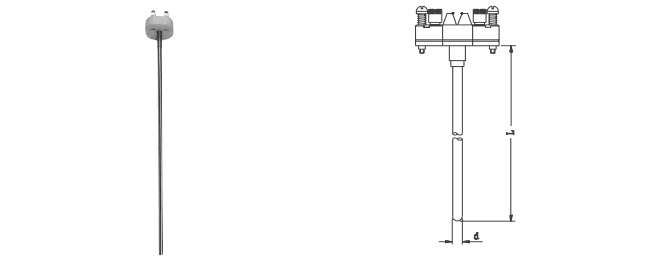

9、感温元件


名称

型号

分度号

测温范围

规格

d

L

镍铬硅-镍铬

WRM-101

WRM2-101

N

0~1000

φ3

φ4

φ5

φ6

φ8

φ10

310

360

410

460

510

560

660

910

1160

镍铬-镍硅

WRN-101

WRN2-101

K

0~1300

镍铬-铜镍

WRE-101

WRE2-101

E

0~800

-铜镍

WRC-101

WRC2-101

T

0~350

-铜镍

WRF-101

WRF2-101

J

0~600
