流量仪表
liu-liang-ji-kong-ban
介绍:

 产品说明:

1、机翼型测风装置
机翼测风装置是目前国内电力行业一二次风量测量中运用广的一种流量测量装置,它与其它测风装置比较有如下优点:
a、具有d.u特的机翼线型,能产生较大的差压,测量稳定。
b、采用双机翼或多机翼结构,装置本身长度短,并且所需上下游直管段也较短。
c、压损较小,产生的压损不超过差压值的14%。
d、流束均匀稳定,对流体具有一定的整流作用。
e、安装维护方便。
f、精度较高,在大流量的30~100%范围内,误差不超过2%。
型  号:LGJT-A(法兰联接)
LGJT-B(焊接)
取压方式:特殊取压
适用压力:≤1.6MPa
适用管径:≥300mm
组件标准:行业标准
结构形式:(如右图所示)

2、双重文丘里管和插入式低压损流量计
适用于各种方管或圆形管道的流量测量,它具有长久压力损失极小,价格低廉,要求的直管段长度较短的特点,特别适用于大管径大流量的测量。
型  号:LGST LGFT
取压方式:特殊取压
适用压力:≤6.4MPa
适用管径:360~3000mm
组件标准:行业标准
结构形式:(如左图所示)


3、均速流量计(阿牛巴流量计)
适用于各种方管或圆形管道的流量测量,它具有长久压力损失极小,价格低廉,要求的直管段长度较短的特点,适用于大管径大流量的测量,在风量测量中运用较广。
型  号:LGZT
取压方式:特殊取压
适用压力:0.01~6.4MPa
适用管径:25~3000mm
组件标准:行业标准
结构形式:(圆形、菱形如左图所示)


4、1/4圆孔板锥形入口孔板和双重孔板
对于管道雷诺数很小或介质粘度高的场合,应用孔板或喷嘴等来测量很难达到要求,而这些装置正是专为此而设计的。
型  号:LGEH LGEF LGRH LGYH
取压方式:环室取压 钻孔取压
法兰取(D≥40)
适用压力:≤1.6MPa
适用管径:25~400mm
组件标准:行业标准
结构形式:(如左图所示)

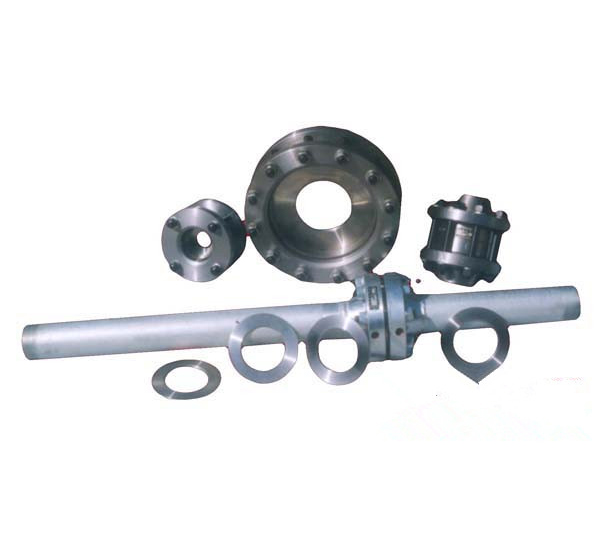

5、圆缺孔板和偏心孔板
圆缺孔板和偏心孔板适用于脏污介质的流量测量,它使含有沉淀杂质或悬浮杂质的介质更容易通过孔板,不会在孔板前端形成堆积而影响测量。
型  号:LGQZ LGQF LGQJ
取压方式:钻孔取压 法兰取压 径距取压
适用压力:≤16.0MPa
适用管径:50~2000mm
组件标准:行业标准
结构形式:(如左图所示)


6、整体小孔板、内藏小孔板
小孔板适用管道内径小于50mm的场合的流量测量。
型  号:LGMZ LGNF
取压方式:角接取压 法兰取压
适用压力:≤16.0MPa
适用管径:15~50mm
组件标准:行业标准
结构形式:(如左图所示)


7、高压透镜孔板
高压透镜孔板适用于压力大于20MPa场合的流量测量,一般在化工和炼油部门的高压场合应用较多。
型  号:LGGH
取压方式:角接取压
适用压力:≥20MPa
适用管径:15~150mm
组件标准:行业标准
