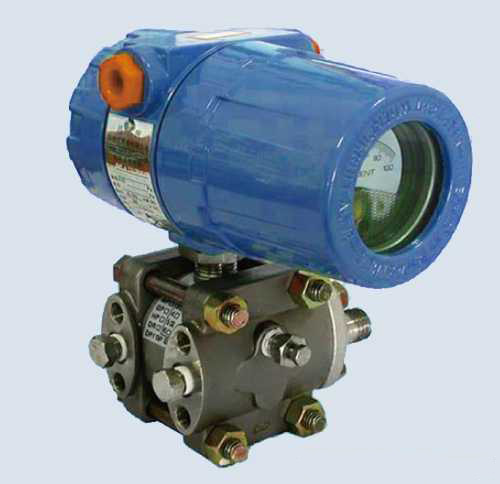

| SWP-T51系列差压变送器采用世界xj****技术开 发制造的具有优越性能的新型差压变送器，采用完全密封的δ室作为传感元件，无机械运动部件从而 提高了可靠性。差压变送器可以准确地测量低表压、 真空、液位、比重和流量。广泛应用于石油、化工、 纺织、电力、食品、造纸、药业等工业领。
技术特点
精度高，稳定性好
二线制。
小型化，重量轻，坚固抗振
量程，零点外部连续可调
无机械运动部件，工作可靠，维护简便
单向过载保护特性好
全系列统一结构，零部件互换性强
防爆结构，全天候使用
工作原理
被测介质的高低压力分别进入测量元件的高低压室，作用于隔离膜片上，填充液把两隔离膜片的压
力信号传送到中心测量膜片上，中心测量膜片是一个张紧的弹性元件，作用在其上的两侧压力差使中心 测量膜片产生一个对应于压力差的变形，其变形位移与所测压力差成正比，这个位移使电容极板产生相应的电容变化，电子线路检测到这一电容变化并放大转换成对应的电流信号。如果低压室通大气，高压室接被测介质这时就可测得介质的相对压力。同样，如果低压室为真空，高压室接被测介质这时就可测得介质的压力。
电路原
电气连接
技术参数
测量介质 液体、气体和蒸气
测量范围 0-0.16KPa至0-40MPa
工作电压 12-45 V DC（一般使用24 V DC）
输出信号 4-20 mA DC
防爆等级 隔爆型ExdⅡBT5
本质安全型ExiaⅡCT6
量程和零点 外部连续可调
正负迁移 正向大迁移率为小校调量程的500%
负向大迁移率为小校调量程的600%
阻尼 充硅油时，0.25~1.67 S连续可调
启动时间 2 S
温度范围 环境温度-20~85℃
介质温度-40~100℃（法兰式充高温硅油时15~315℃）
贮存温度-40~100℃
精度 0.2 0.5
温度影响 ±0.2%/10K
静压影响 微差压≤±10%
差压 ≤±0.5%
高静压≤±2.0%
结构材料 隔离膜片 不锈钢316L 哈氏合金C276 蒙耐尔合金 钽
排放阀 不锈钢316L 哈氏合金C276 蒙耐尔合金 钽
法兰和接头 碳钢镀镍 不锈钢316L 哈氏合金C276 蒙耐尔合金
O型密封圈 氟橡胶 丁腈橡胶 灌充液 硅油或惰性油
螺栓 碳钢镀镍 外壳 铝合金 防护等级IP65
引压连接件 法兰NPT1/4中心距54mm
接头NPT1/2或M20×1.5阳螺纹
球锥面密封，带接头时中心距50.8、54、57.2mm
信号线连接孔G1/2
重量 约5.4Kg
产品系列规格
|
序号
|
名称
|
型号
|
测量范围
|
大工作压力（MPa）
|
精度等级
|
|
1
|
基本性差压变送器
|
SWP-51DP
|
0-1~6KPa
|
6.9
|
0.2
|
|
0-6 KPa ~1MPa
|
14
|
0.5
|
|
2
|
高静压型差压变送器
|
SWP-T51HP
|
0-6 KPa ~2.5MPa
|
32
|
0.25
|
|
0.5
|
|
3
|
微差压型差压变送器
|
SWP-T51DR
|
0-125~1250Pa
|
6.0
|
0.5
|
|
4
|
差压流量变送器
|
SWP-T51DL
|
0-1~6KPa
|
6.9
|
0.25
|
|
0-6~250KPa
|
14
|
0.5
|
|
5
|
远传差压变送器
|
SWP-T51DP
|
0-6~250KPa
|
|
0.5
|
|
远传压力变送器
|
SWP-T51GP
|
0-0.16~10MPa
|
|
6
|
相对压力变送器
|
SWP-T51GP
|
0-1KPa~40MPa
|
|
0.25
|
|
0.5
|
|
7
|
压力变送器
|
SWP-T51AP
|
0-6KPa~10MPa
|
|
0.25
|
|
0.5
|
|
8
|
液位变送器
|
SWP-T51LT
|
0-6KPa~1MPa
|
2.5
|
0.25
|
|
0.5
|
变送器型号命名
|
型号
|
代码
|
说明
|
|
SWP-T51
|
□
|
□
|
□
|
□
|
□
|
|
|
品种
|
DP
|
|
|
|
|
差压变送器 |
|
HP
|
|
|
|
|
高静压差压变送器 |
|
DP
|
|
|
|
|
微差压变送器 |
|
DL
|
|
|
|
|
√ΔP差压流量变送器 |
|
AP
|
|
|
|
|
差压变送器 |
|
GP
|
|
|
|
|
压力变送器 |
|
LT
|
|
|
|
|
法兰式差压变送器 |
|
DP/GP
|
|
|
|
|
远传差压、压力变送器 |
|
量程范围
|
2
|
|
|
|
0-125~1250Pa |
|
3
|
|
|
|
0-1~6KPa |
|
4
|
|
|
|
0-6~40KPa |
|
5
|
|
|
|
0-40~250KPa |
|
6
|
|
|
|
0-0.16~1MPa |
|
7
|
|
|
|
0-0.4~2.5MPa |
|
8
|
|
|
|
0-1.6~10MPa |
|
9
|
|
|
|
0-6~25MPa |
|
0
|
|
|
|
0-10~40MPa |
|
输出
|
E
|
|
|
4~20mA DC |
|
F
|
|
|
4~20mA DC（DR专用） |
|
J
|
|
|
4~20mA DC 输出为√ΔP |
|
S
|
|
|
智能 |
|
结构材料
|
|
|
法兰接头
|
排气/排气阀
|
隔离膜片
|
灌充液体
|
|
22
|
|
316不锈钢
|
316不锈钢
|
316不锈钢
|
硅油
|
|
23
|
|
316不锈钢
|
316不锈钢
|
哈氏合金C-276
|
|
24
|
|
316不锈钢
|
316不锈钢
|
蒙乃尔
|
|
25
|
|
316不锈钢
|
316不锈钢
|
钽
|
|
33
|
|
哈氏合金C
|
哈氏合金C
|
哈氏合金C-276
|
|
35
|
|
哈氏合金C
|
哈氏合金C
|
钽
|
|
44
|
|
蒙乃尔
|
蒙乃尔
|
蒙乃尔
|
|
附加功能
|
M1
|
0-100%线性指示 |
|
M2
|
0-100%平方根指示数 |
|
M3
|
31/2LCD数字显示器 |
|
B1
|
管装弯支架 |
|
B2
|
板装弯支架 |
|
B3
|
管装平支架 |
|
D1
|
压力室泄放阀位于上部 |
|
D2
|
压力室泄放阀位于下部 |
|
不注
|
NPT1/2锥管阴螺纹连接块 |
|
C1
|
NPT1/2引压接头、后部焊接Φ14引压管 |
|
C2
|
M20×1.5丁字形阳螺纹连接块 |
|
C2
|
M20×1.5丁字形螺纹连接块另加丁字形接头 |
|
D
|
隔爆型 Exd Ⅱ BT4 |
|
I
|
本安型 Exia Ⅱ CT6 |
一、基型变送器
构造与外形尺寸
|
