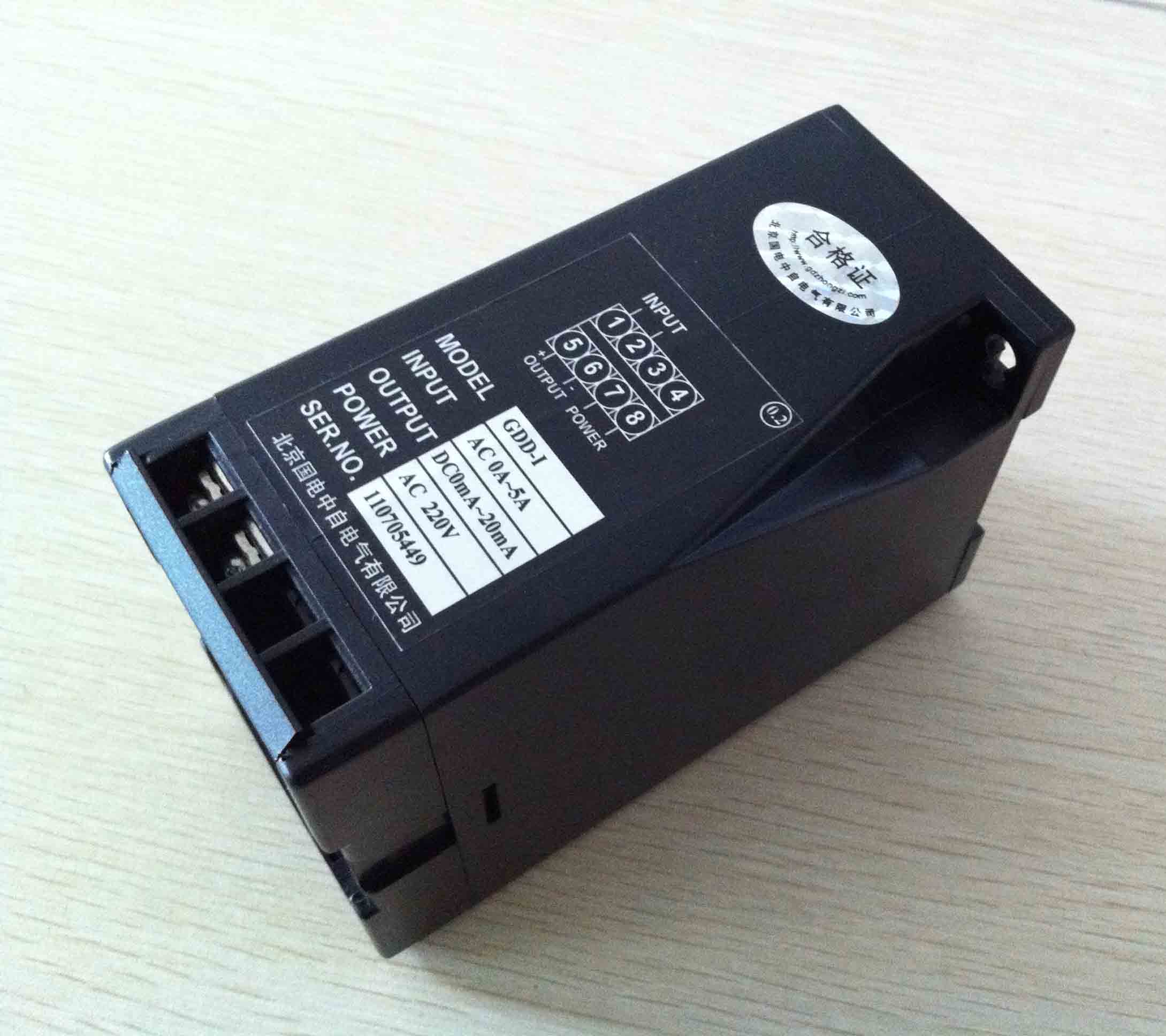

电量变送器
dianliangbiansongqi
介绍:

 产品说明:



一、 概述

交流电流(电压)变送器是一种能将被测交流电流(交流电压)转换成按线性比例输出直流电压或直流电流的仪器,广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政等部门的电气装置、自动控制以及调度系统。 交流电流、电压变送器具有单路、三路组合结构形式,其特点为:
1、准确度高(典型:0.2% 好0.05%)。
2、整个量程范围都有******的线性度。
3、集成化程度高,结构简单,优良的温度特性和长期工作稳定性,使变送器免于定期校验。
二、产品名称及型号
名 称
型 号
辅 助 电 源
单交流电流变送器
LSD-I、 LSE-I、YWF-I 、YWL-I
YWD系列可选:AC:220V 110V
DC:220V 110V 48V 24V
YWE、YWF、YWL系列可选:
DC: 24V、15V、12V
三组合交流电流变送器
YWD-3I、LSE-3I、YWL-3I
单交流电压变送器
LSD-U、 YWE-U、YWF-U 、YWL-U
三组合交流电压变送器
YWD-3U、YWE-3U、YWL-3U

三、执行标准
GB/T13850-1998idtIEC688:1992
四、主要技术指标
a) 精度等级: 0.2级、0.5级
b) 输入、输出及辅助电源参数
Vn
输入电压
V0
0~70V
V1
0~120V
V2
0~250V
V3
0~300V
V4
0~450V
V5
0~500V
V6
用户自定

An
输入电流

A1
0~1A
A2
0~5A
A3
0~10A
A4
0~30A
A5
0~50A
注:
A4、A5、 A6、A7、 A8
***适合于YWF类结构的产品。
A6
0~75A
A7
0~100A
A8
0~150A
A9
用户自定义
Pn
输助电源
P1
DC24V±15%
P2
DC12V±15%
P3
AC220V±15%
P4
用户自定
On
输 出
O1
0~5V
O2
1~5V
O3
0~2OmA
O4
4~20mA
O5
用户自定

c) 输入频率: 50Hz±5Hz
d) 过载输入:电流:2倍连续 30倍1 秒
电压:2倍连续
e) 吸收功率:电压回路:<0. 5VA/450V
电压回路:<0.2VA/100V
电流回路:<0.1 VA/5A
f) 响应时间: ≤350ms
g) 输出负载:电流:当辅助电源≥24V时,RL≤650Ω;
当辅助电源为+12V、+15V时,RL≤300Ω;
电压:RL≥2kΩ
h) 工频耐压:输入/输出/外壳间:AC 2kV/min
i) 绝缘电阻: ≥20MΩ
j) 冲击电压: 5kV/1.2-50μs(峰值)
k) 工作环境:温度:-10~50℃ 湿度:10~90%(无凝露)
l) 贮藏条件:温度:-40~70℃ 湿度:10~95%(无凝露)
&, lt;, FONT size=2>m) 外形尺寸:
YWD-I、YWD-U型: 55 mm×75 mm×120mm³
YWD-3I、YWD-3U型: 110 mm×75 mm×120mm
YWE-I、 YWE-U型: 42mm×75 mm×70mm
YWE-3I、YWE-3U型: 110 mm×75 mm×70mm
YWF-I、 YWF-3U型: 104 mm×31 mm×77mm
YWL-I(3I)、 YWL-U(3U)型: 75 mm×22.5mm×100mm
五、接线图
1、YWD系列单交流电流(电压)/三组合交流电流(电压)变送器

2. YWE系列单交流电流(电压)/三组合交流电流(电压)变送器
3. YWF系列单交流电流(电压)变送器
YWF-I YWF-U

4. YWL系列单交流电流(电压)/三组合交流电流(电压)变送器


注: 1、YWF、YWL系列交流电流变送器输入线从变送器外壳设置的穿孔穿过,不分极性。
2、YWD、YWE系列电流变送器只允许通过小于10A的电流,超过10A时,只能选择YWF-I型产品。
六、产品调试
1、 YWD、YWE单交流电流、电压变送器:找到对应于变送器面板上相应的ZERO和CAL两个调试孔,其
内的两个电位器分别为零点和满度调校电位器,调校时用小螺丝刀慢慢旋转至所需精度即可。
2、 YWD、YWE三组合交流电流、电压组合变送器:找到对应于变送器面板上相应的ZEROA、CALA、
ZEROB、CALB、和ZEROC、CALC六个调试孔,其内的电位器分别为A、B、C三路的零点和满度调校电位
器,调校时用小螺丝刀慢慢旋转至所需精度即可。
七、 安装
YWD、YWE系列采用DIN导轨和螺钉两种安装方式,导轨宽度为35mm。螺钉大小为M4×12和M3×12。YDF、YWL采用DIN导轨安装,导轨宽度为35mm。
八、 定货须知
签定订货合同时请详细写明所需的型号、规格,对应所选择的型号按下列格式将代号填入,特殊规格用文字说明。

例1:YWF-I-A4-P1-O1
YWF-I型有源单交流电流变送器
输 入:AC 0~30A
辅助电源:DC 24V±15%
输 出:DC 0~5V
例2:YWD-3U-V3-P3-O4
YWD-3U型有源三电压组合变送器
输 入:AC 0~300V
辅助电源:AC 220V±15%
输 出:DC 4~20mA
九、 注意事项
1、 输入、输出、辅助电源接线须正确,不能错位。
2、 使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在,海拔高度小于2500米。
3、 产品出厂时已调校好零点和精度,请勿随意调整。
